Шкаф управления Рубеж ШУЗ-1,5 (1,5 кВт) прот. R3

ШУЗ управляет электродвигателем задвижки через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУЗ обеспечивает работу с 3-х фазными электродвигателями номинальной мощностью от 0,18 кВт до 15 кВт в трехфазных сетях системы заземления TN-C или TN-S.

ШУЗ обеспечивает управление электроприводом:

• задвижки с шаровым затвором, оснащенной блоком концевых выключателей (тип управления 1);
• задвижки с дисковым затвором, оснащенной блоком концевых и муфтовых выключателей (тип управления 2);
• задвижки с шаровым затвором, оснащенной блоком концевых выключателей, выполняющей функцию пополнения пожарного резервуара по сигналам датчика уровня (тип управления 3).

Выбор типа управления ШУЗ осуществляется с ППКПУ при настройке параметров шкафа или задается установкой DIP переключателей на контроллере шкафа.

ШУЗ имеет 3 режима управления:

• - «Автоматический»: а) тип управления 1, тип управления 2 – по командам управле- ния от ППКПУ, получаемым по адресной цифровой линии RS-R или по командам удаленного запуска задвижки. б)тип управления 3 – по командам датчиков уровня без участия ППКПУ (при этом происходит обмен информацией с ППКПУ).
• - «Ручной» – по командам кнопок управления с панели шкафа.
• - «Отключен» – когда контакторы обесточены и управление невозможно.

В ручном режиме ШУЗ принимает команды только с кнопок, расположенных на лицевой панели шкафа. В автоматическом режиме (тип управления 1 и 2) помимо команд, поступаемых с ППКПУ, принимает команды с УЗЗ. Команды УЗЗ являются приоритетными перед ППКПУ.

ШУЗ реализует следующие функции:

• - контроль наличия и параметров 3-х фазного электропитания на вводе сети;
• - контроль исправности основных цепей электрической схемы прибора;
• - контроль исправности входных цепей от датчиков (концевых выключателей, датчиков усилий, датчиков уровня, кнопок УЗЗ) на обрыв и короткое замыкание;
• - контроль силовой цепи питания двигателя;
• - местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• - передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R;
• - управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R от ППКПУ, от кнопок УЗЗ, по командам датчиков уровня или по командам местного управления.

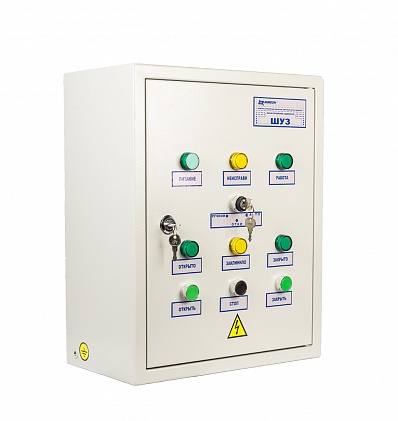

На лицевой стороне ШУЗ расположены индикаторы состояния и органы управления. В основании корпуса предусмотрены три кабельных сальниковых ввода для подключения к ШУЗ внешних цепей.

Производитель	РУБЕЖ
Диапазон рабочих температур	0 - 55 °С
Вес	15000 г

- паспорт
