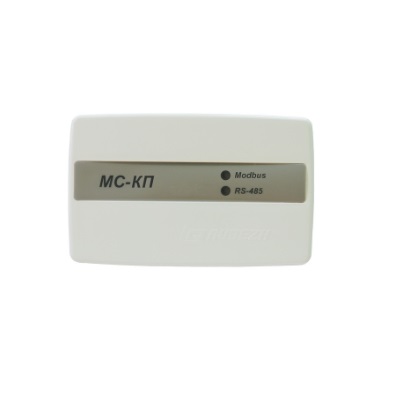

МС-КП Рубеж

Модуль сопряжения МС-КП представляет собой цифровое электронное устройство предназначенное для интеграции адресной системы тм Рубеж на базе приемно-контрольных приборов «Рубеж-4А», «Рубеж-2ОП» с оборудованием сторонних производителей по протоколу Modbus RTU.

Модуль сопряжения МС-КП обеспечивают:

- перевод информационных сигналов формата адресной системы тм Рубеж в формат данных, используемых в протоколе Modbus RTU;

- передачу состояния зон и исполнительных устройств адресной системы тм Рубеж во внешние системы и программное обеспечение сторонних производителей, поддерживающих прием данных по протоколу Modbus RTU;

- прием внешних команд на управление устройствами системы ОПС Рубеж от сторонних систем по протоколу Modbus RTU;

- Интерфейс RS-485 работает на скоростях передачи данных из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек.

Шлюз для Modbus:

- тип интерфейса RS-485;

- тип протокола: Modbus-RTU;

- скорость передачи из ряда: 9600, 19200, 38400, 57600, 115200 бит/сек;

- контроль четности: нет, четность, нечетность;

- количество стоповых бит:1 – с контролем четности; 1 или 2 – без контроля четности;

- максимальная длина пакета – 256 байт.

Время технической готовности МС к работе после подключения – не более 3 секунды.
Питание модулей рекомендуется осуществлять от резервированных источников питания «ИВЭПР 12» или «ИВЭПР 24» с напряжением 12 или 24 вольта.

На лицевой стороне прибора расположены светодиодные индикаторы, предназначенные для индикации текущего состояния МС-КП.

Светодиодный индикатор Modbus:

- при подключении линии Modbus, но при отсутствии обмена с оборудованием сторонних производителей, мигает с частотой 1 Гц;

- при наличии обмена с оборудованием сторонних производителей мигает с частотой 5 Гц;

- при потере связи с оборудованием сторонних производителей – не светится.

Светодиодный индикатор RS-485:

- при отсутствии обмена с ППКП – не светится;

- при наличии обмена с ППКП - мигают с частотой 10 Гц.

База данных МС-КП поддерживает:

- исполнительных устройств (далее – ИУ) – до 512;

- зон – до 2048;

- приборов – до 60.

Исполнительные устройства системы «Рубеж», управляемые с помощью МС-КП по интерфейсу Modbus:

- модуль речевого оповещения МРО-2М;

- релейные модули РМ-1, РМ-2;

- модули релейные (с контролем целостности линии) РМ-1К – РМ-5К.

Производитель	РУБЕЖ
Назначение	модуль сопряжения
Диапазон рабочих температур	0 - 40 °С
Рабочая влажность	0 - 95%
Вес	200 г
Цвет	белый

- Паспорт изделия
